Descripción

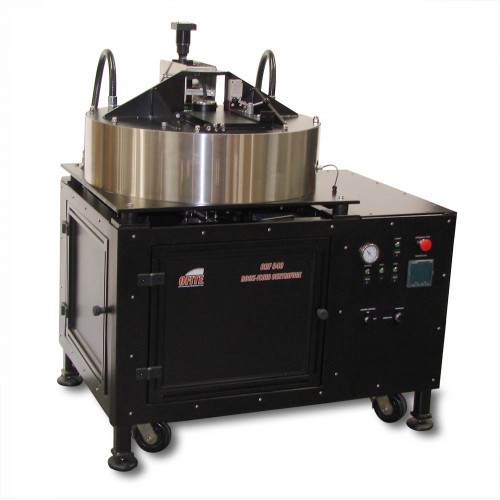

La centrífuga consta de un rotor, cuatro celdas de prueba, una cámara de vacío, una
luz estroboscópica y una cámara. El rotor y las celdas están alojados dentro de la cámara de vacío
para reducir la fricción de la resistencia del aire.
Las celdas de prueba constan de dos cámaras. Una cámara contiene la muestra de núcleo
dentro de una funda de goma. Fuera del manguito, la celda es capaz de
de contener hasta 3.000 PSI de presión de confinamiento.
La segunda cámara alberga un tubo receptor transparente para contener el líquido. Un par de
ventanas en el lado del receptor de la célula permiten que la luz estroboscópica ilumine el
fluido del interior. Una cámara fotografía las células mientras giran y envía los datos
a un ordenador para su análisis.
La célula de ensayo puede orientarse en el rotor de dos maneras. Cuando la muestra del núcleo
está orientada hacia el rotor, el fluido saldrá hacia el tubo receptor. Esto se denomina
prueba de drenaje. Cuando la muestra de núcleo se orienta en dirección contraria al rotor
el fluido en el tubo receptor será forzado a entrar en la muestra de núcleo. Esto se denomina
Prueba de imbibición.
